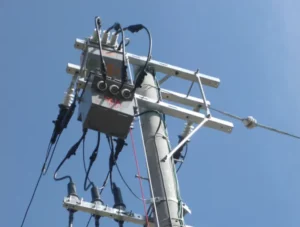

【受電】ＰＡＳの選定方法と定格電流の計算方法について

2022年11月3日 2022年12月5日

eturo

今回の疑問

ＰＡＳの定格電流ってどうやって求めるの？

その他の機能ってどうやって決めてるの？

結論

結論：ＰＡＳの定格電流は次の要素より算出し求めたサイズの大きいほうを採用します

負荷電流より算出する方法
受電点の短絡電流により算出する方法

本記事の内容

今回は、ＰＡＳの選定方法について解説したいと思います。電気設備工事においてＰＡＳの設置を行うことがあるかと思います。設計図にＰＡＳの仕様が記載されているけど、どういった基準で選定しているの？改修工事の際に、ＰＡＳの仕様を変更する必要はない？といった疑問について解説していますので、ＰＡＳの仕様について詳しく知りたい方はぜひ最後までご覧ください。それではよろしくお願いします。

定格電流の選定

負荷電流より算出する方法
受電点の短絡電流により算出する方法

ＰＡＳの定格電流は、次の２つの項目より選定する必要が各々の計算結果の電流値が大きいほうに合わせてＰＡＳの定格電流を選定します。

負荷電流の計算方法

申請建物全体の負荷電流値を算出し負荷電流以上の定格電流値の容量を選定しましょう。

Ｉ＝｛契約電力／（√３×６.６×０.９）｝×１.５［Ａ］

Ｉ：負荷電流

０.９：回路力率

１.５:負荷の変動率等を考慮した安全係数

※契約電力が決定していない場合、変圧器総容量から負荷電流を算出する

（最大負荷容量となるため負荷電流が大きくなるため要検討）

高圧ケーブルの選定方法と計算手順

定格電流の計算例

契約容量５００［ｋＶＡ］の場合・・・

Ｉ＝｛５００／（√３×６．６×０．９）｝×１．５

＝（５００／１０．２８８４）×１．５

＝７２．９［Ａ］

受電点の短絡電流による算出

受電点の短絡電流は、短絡容量から求める必要があるのですが、受電点の短絡容量は管轄の電力会社に問い合わせる必要があります。

短絡電流毎の定格電流

受電点の短絡電流［ｋＡ］（ＭＶＡ）	ＰＡＳ定格電流［Ａ］
８未満（１００）	２００
８以上１２.５以下（１６０）	３００、４００

左枠の受電点短絡容量を管轄の電力会社問い合わせて確認しましょう。

図面への記載方法

施工時のトラブルとならないよう引込柱の情報を記載しておくようにしましょう。

〇〇電力柱
電柱番号
短絡容量
B種接抵抗値

受電点の短絡電流による定格電流の求め方

受電点の短絡電流が

８［ｋA］未満の場合　　　　　　　＝２００［A］
８以上１２．５［ｋA］以下の場合　＝３００［A］

仮に受電点の短絡電流値が９．０［ｋA］の場合８以上１２．５［ｋA］以下の範囲に該当するため３００［A］を選定します。

上記検討結果を基に・・・

上記２つの項目から値の大きいほうをＰＡＳの定格電流として選定します

　７２．９［A］＝２００［A］
　９．０［ｋA］＝３００［A］

のため、②の短絡容量より選定した３００［Ａ］を定格電流となります。

メーカーの選定方法の記載のある通りＰＡＳの定格電流値は、開閉器の定格電流若しくは適用系統短絡容量のいずれかの大きいほうを選定しましょう。

カタログ | 戸上電機製作所 (togami-elec.co.jp)

ＰＡＳ及び関連機器の選定

ＰＡＳには定格電流やＬＡ・ＶＴなどといった関連機器の仕様を選定する必要があります。各項目には選定の基準があり設置条件によって内容が異なってきます。選定方法をよく理解し設置状況にそぐわない仕様のものを選定しないよう注意しましょう。

ＰＡＳの仕様

定格電圧、定格電流
制御装置の電源の取り方（ＶＴ内蔵の要否）
地絡リレーの方向性の要否
ＬＡ内蔵の要否
ケースの選定
設置環境の確認
